概览

云平台为云主机提供以下网络服务:VPC防火墙、安全组、虚拟IP、弹性IP、端口转发、IPsec隧道、负载均衡、流量监控。

支持以下三种网络架构模型:
  • 扁平网络
  • VPC网络

网络服务模块

网络服务模块:用于提供网络服务的模块。在UI界面已隐藏。

主要有以下四种:
  1. VirtualRouter(虚拟路由器网络服务模块,不建议使用)

    提供以下网络服务:DNS、SNAT、负载均衡、端口转发、弹性IP、DHCP

  2. Flat Network Service Provider(扁平网络服务模块)
    提供以下网络服务:
    • Userdata:使用cloud-init进行云主机开机加载并执行特定的用户数据,例如ssh-key注入。
    • 弹性IP:分布式EIP实现的弹性IP地址,可通过公有网络访问内部私有网络。
    • DHCP:分布式DHCP实现动态获取IP地址。
      说明: DHCP服务包含了DNS的功能。
    • VipQos:虚拟IP限速,限制上行及下行带宽。仅作用于弹性IP。
  3. SecurityGroup(安全组网络服务模块)
    提供以下网络服务:
    • 安全组:使用iptables进行云主机防火墙的安全控制。

扁平网络实践

生产环境中,一般建议使用以下网络服务的组合:
  • 扁平网络服务模块:
    • Userdata:使用cloud-init进行云主机开机加载并执行特定的用户数据,例如ssh-key注入。
    • 弹性IP:分布式EIP实现的弹性IP地址,可通过公有网络访问内部私有网络。
    • DHCP:分布式DHCP实现的动态获取IP地址。
      说明: DHCP服务包含了DNS的功能。
  • 安全组网络服务模块:
    • 安全组:使用iptables进行云主机防火墙的安全控制。

VPC网络实践

生产环境中,一般建议使用以下网络服务的组合:
  • 扁平网络服务模块:
    • Userdata:使用cloud-init进行云主机开机加载并执行特定的用户数据,例如ssh-key注入。
    • DHCP:分布式DHCP实现的动态获取IP地址。
  • 安全组网络服务模块:
    • 安全组:使用iptables进行云主机防火墙的安全控制。

高级网络服务

  • 动态路由:支持OSPF动态路由协议,用于单一自治系统内决策路由,适用于VPC网络场景。
  • 组播路由:将组播源发送的组播消息转发给云主机,在发送端和接收端实现点对多点连接,适用于VPC网络场景。
  • VPC防火墙:通过对VPC路由器接口处南北向流量进行过滤,有效保护整个VPC通信安全及VPC路由器安全,适用于VPC网络场景。
  • 端口镜像:将云主机网卡的网络流量复制一份到远端,对端口上的业务报文进行分析,方便对网络数据进行监控管理,适用于扁平网络和VPC网络场景。
  • Netflow:通过Netflow对VPC路由器网卡的进出流量进行分析监控,支持Netflow V5、V9两种数据流输出格式,适用于VPC网络场景。

VPC防火墙

防火墙:在VPC网络场景下,负责管控经由VPC路由器的流量,通过配置规则集和规则管控网络的访问控制策略。

相关定义

  • 防火墙规则集:防火墙规则的集合,包含了一组规则,需要绑定到VPC路由器网卡的某个方向上才能生效。
    • 防火墙规则集可绑定VPC路由器网卡的入方向或出方向:
      • 绑定入方向:规则集中的所有规则作用于通过网络进入VPC路由器的流量。
      • 绑定出方向:规则集中的所有规则作用于从VPC路由器通过网络向外发出的流量。
  • 防火墙规则:配置至防火墙用于控制VPC网络流量的访问策略,由规则优先级、匹配条件、以及行为三部分组成。
    • 防火墙规则可绑定VPC路由器网卡的入方向或出方向:
      • 绑定入方向:防火墙规则作用于通过网络进入VPC路由器的流量。
      • 绑定出方向:防火墙规则作用于从VPC路由器通过网络向外发出的流量。
    • 防火墙规则分为自定义规则和系统规则:
      • 自定义规则:用户自定义的防火墙规则,可选择规则的作用方向,并配置规则的优先级、匹配条件、和行为。
        • 规则优先级:定义一条防火墙规则相对其他防火墙规则优先匹配和生效机制,支持的优先级范围为1001-2999。
          • 通常按照优先级由高到低进行匹配,以阿拉伯数字标识,数字越小,优先级越高。
          • 一般而言,规则匹配条件越具体,所配置的优先级应该越高。
        • 匹配条件:定义匹配VPC网络流量属性的条件,包括源IP和目的IP地址、源端口和目的端口、报文状态、报文协议。
          • 源IP和目的IP支持输入固定IP地址、IP范围或CIDR,支持混合输入。
          • 若输入多个IP地址,且包含一个或多个CIDR格式,则CIDR格式仅支持/24掩码范围,若仅输入一个CIDR则不限制掩码范围。
          • 支持最多添加10条,以英文逗号分隔。
        • 行为:定义针对满足规则匹配条件的流量所应采取的具体动作,包括接受、丢弃、和拒绝。
          • 接受:允许VPC路由器上的网络请求流量通过。
          • 丢弃:不允许VPC路由器上的网络请求流量通过,且不向请求端反馈。
          • 拒绝:不允许VPC路由器上的网络请求流量通过,并向请求端反馈不通过信息。
      • 系统规则:支持系统服务的预置规则。系统规则已预绑定了作用方向,同时预置了规则的优先级、匹配条件、以及行为。
        • 系统规则优先级范围为1-1000、4000-9999。
        • ZStack Cloud已为防火墙的VPC路由器入方向流量和出方向流量配置以下系统规则:
          • 作用于入方向的系统规则:
            • 规则1:优先级为4000,行为和匹配条件为允许任意源/目的IP地址和端口、任意协议、且报文状态为establishedrelated的流量通过网络进入VPC路由器。
            • 规则2:优先级为9999,行为和匹配条件为允许任意源/目的IP地址和端口、任意协议、且报文状态为new的流量通过网络进入VPC路由器。
            • 规则3:默认规则,优先级为10000,行为和匹配条件为默认拒绝任意源/目的IP地址和端口、任意协议、任意报文状态的流量通过网络进入VPC路由器。用户可手动修改该条规则的行为,包括接受、丢弃、和拒绝。
          • 作用于出方向的系统规则:
            • 规则1:默认规则,优先级为10000,行为和匹配条件为默认允许任意源/目的IP地址和端口、任意协议、任意报文状态的流量通过网络进入VPC路由器。用户可手动修改该条规则的行为,包括接受、丢弃、和拒绝。
        • 除默认规则仅支持修改行为外,其他系统规则均不支持修改。
        • 系统规则不支持添加或删除。
  • 规则模板:将一组规则保存为模板,向防火墙或规则集添加规则时可直接选用该模板。
  • IP/端口集合:将一组IP或端口进行保存,在向防火墙或规则集添加规则时可直接选用已建好的IP/端口集合。

功能原理

ZStack Cloud支持在防火墙的VPC路由器每个网卡流量方向上均绑定和配置规则集和规则。配置规则集或规则后,根据规则的优先级、匹配条件、行为、以及作用方向过滤进/出VPC路由器网卡的流量,从而保障整个VPC的通信安全以及VPC路由器安全,确保用户业务安全稳定运行。

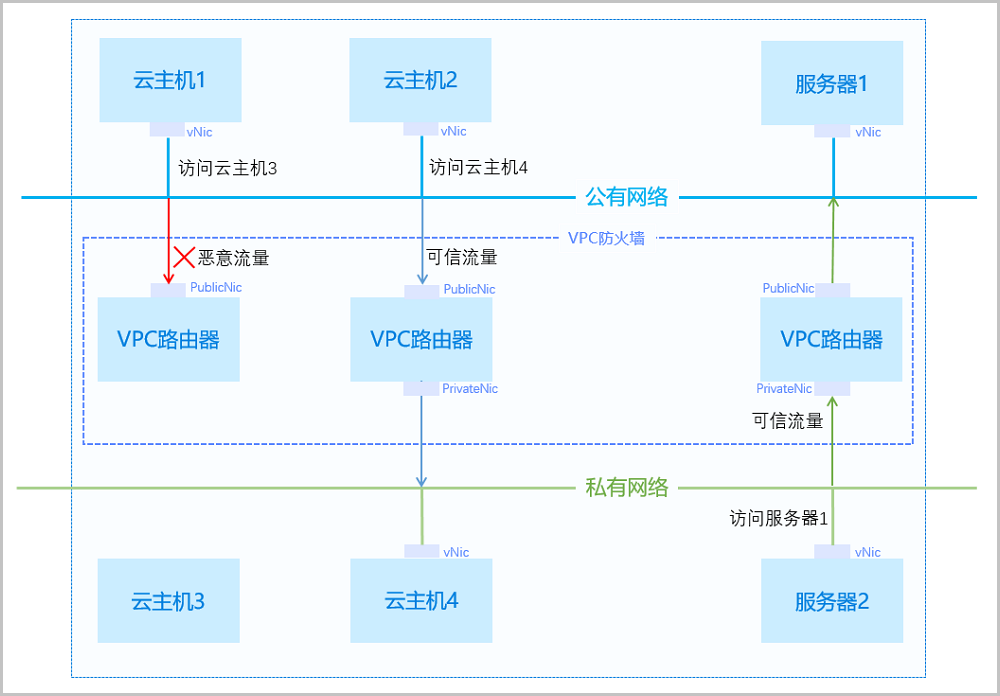

图 1所示:
图 1. 防火墙


假定用户在VPC私网中已部署一台服务器和两台云主机,用于运行重要业务。为保障业务安全,在相应的VPC路由器入方向和出方向绑定防火墙规则集或规则,允许公网可信流量可访问VPC私网中云主机业务,以及VPC私网中服务器可访问公网服务器数据。
  • 云主机1访问云主机3:访问流量匹配公网网卡入方向规则集,检测为恶意流量,拒绝访问。
  • 云主机2访问云主机4:访问流量匹配公网网卡入方向规则,再匹配私网网卡出方向规则,检测为可信流量,允许访问。
  • 服务器2访问服务器1:访问流量匹配私网网卡入方向规则集,再匹配公网网卡出方向规则集,检测为可信流量,允许访问。

防火墙VS安全组

防火墙管控南北向流量,作用于整个VPC。安全组作用于云主机虚拟网卡,侧重保护VPC内部东西向通信安全。二者相辅相成,互为补充,具体区别如下:
对比项 安全组 防火墙
作用范围 云主机虚拟网卡 整个VPC网络
部署方式 分布式 集中式
部署位置 云主机 VPC路由器
配置策略 支持允许、拒绝策略 可自定义允许、丢弃或拒绝策略
优先级 自定义优先级顺序 自定义优先级顺序
规则匹配 源IP、源端口、协议 源IP、源端口、目的IP、目的端口、协议、报文状态

安全组

安全组:为云主机网卡提供安全控制,按照指定的安全规则对进出网卡的TCP/UDP/ICMP等数据包进行有效过滤。

功能特点

安全组与安全规则

安全组主要通过添加的安全规则控制和过滤进出网卡的流量,一个安全组可以添加多条安全规则。
  • 安全规则主要对流量来源或目的进行控制,按控制的流量流向,可分为入方向规则和出方向规则:
    • 入方向规则:针对由外部进入网卡的流量,主要控制流量来源。
    • 出方向规则:针对由网卡向外发送的流量,主要控制流量目的。
  • 出/入方向规则控制的源/目的可以被设置为IP地址/段或安全组:
    • IP地址/段作为源:适用于入方向规则,入方向规则会允许/拒绝来自该IP地址/段的流量访问。
    • 安全组作为源:适用于入方向规则,入方向规则会允许/拒绝来自源安全组内网卡的流量访问。
    • IP地址/段作为目的:适用于出方向规则,出方向规则会允许/拒绝网卡访问该IP地址/段。
    • 安全组作为目的:适用于出方向规则,出方向规则会允许/拒绝当前组内网卡访问目的安全组内的网卡。
  • 同一方向上有多条规则时,可以设置规则生效优先级。

    这是由于安全组同时支持黑名单和白名单机制,同一源/目的上被设置多条规则时,可能发生冲突。设置优先级后,同一源/目的优先级最高的规则生效。

  • 安全组内的网卡默认允许相互访问,系统会自动添加相应的出/入方向规则,该规则优先级高于所有自定义规则,且不可修改或删除。如需取消组内互通,可以停用该规则。

安全组与网卡

安全组需加入网卡后,才会受安全组规则的控制。一张网卡可以加入多个安全组。
  • 网卡加入多个安全组时,可设置安全组优先级,网卡将首先匹配优先级较高的安全组下的规则。
    说明: 所有管理员安全组优先级高于租户/子账户安全组。
  • 网卡加入安全组后,除安全规则规定外,默认允许其他所有出方向流量,拒绝其他所有入方向流量,用户也可以自定义调整该策略,控制未被安全组规定的流量。

安全组与权限

安全组分为管理员安全组和租户/子账户安全组。通常,管理员安全组由管理员创建、归管理员所有,租户/子账户安全组由租户/子账户创建,归租户/子账户所有。
  • 租户/子账户只能查看和操作自己所有的安全组。
  • 管理员可以查看和管理全部安全组,其中,管理员安全组可以被绑定到任意云主机,租户/子账户安全组只能被绑定到与其所有者一致的云主机。

注意事项

  • 若使用安全组同时使用其他网络服务(如负载均衡、路由表等),需确保其他网络服务所需要的安全组规则已添加至该安全组中。
  • 公有网络、扁平网络和VPC网络均支持安全组服务,安全组服务均由安全组网络服务模块提供,使用方法均相同:使用iptables进行云主机的安全控制。
  • 安全组实际上是一个分布式防火墙,每次规则变化、加入/删除网卡都会导致多个云主机上的安全组规则被更新。
