大屏监控

ZStack Cloud支持数据中心大屏监控功能,无论系统登入还是登出,大屏都能保持持续展示,数据实时刷新。
  • 可通过以下两种方式登录监控大屏:
    • 点击UI界面右上角的大屏监控入口按钮,可在新页面打开大屏监控,对所有区域/指定区域的数据中心实时资源状态进行统一直观展示。如图 1所示:
      图 1. 大屏监控入口


    • 绑定监控大屏角色的租户管理用户,登录后直接跳转监控大屏界面。
  • 大屏监控支持经典款和科技款两种风格,支持在设置 > 主题外观界面进行自定义监控大屏标题、监控大屏主题。详情请参考主题外观章节。
  • 每套ZStack Cloud在同一浏览器窗口仅允许打开一个大屏监控界面。

经典款

经典款大屏采用简约设计风格,包括负载Top5、负载统计、用量统计和资源总览信息展示,如图 1图 2所示:

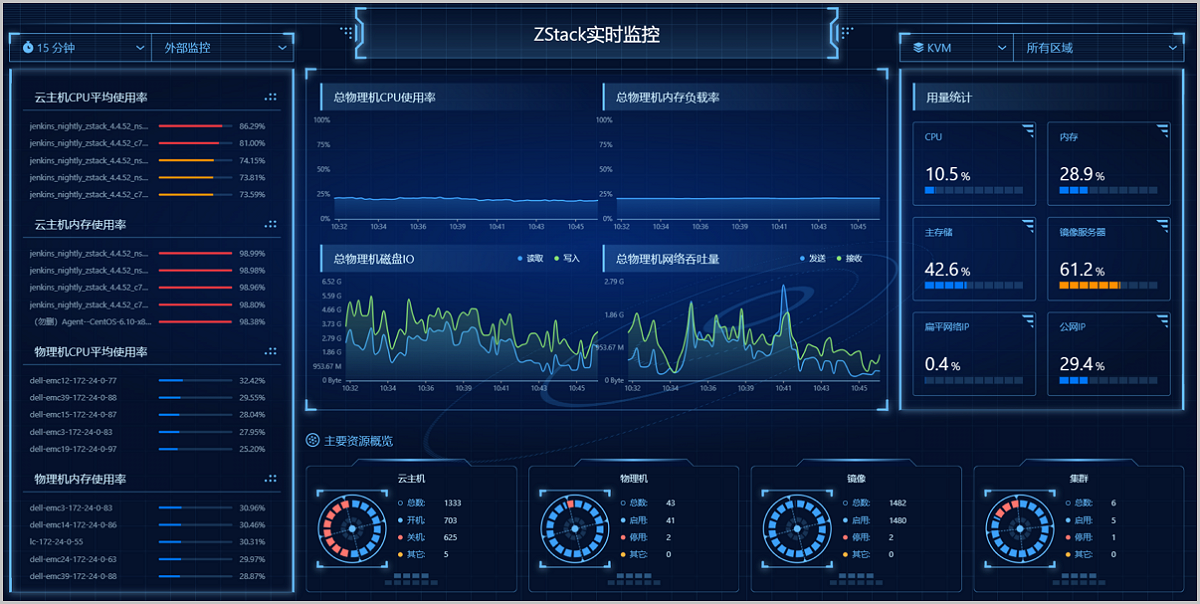

图 1. KVM大屏监控界面


图 2. vCenter大屏监控界面


经典款大屏监控主要分为以下几个部分:
  1. 时间区间和监控方式自定义
    • ZStack Cloud大屏支持选择监控区间,用户可选择展示近15分钟、1天、1周、一个月、三个月,或其他自定义时间范围内的监控数据,自定义的时间范围最大不超过365天。
    • ZStack Cloud大屏支持两种监控方式:内部监控和外部监控。用户可在大屏界面灵活切换当前监控方式,也可在ZStack Cloud主菜单点击设置 > 主题外观 > 数据监控方式,设置大屏的默认监控方式。
    图 3所示:
    图 3. 时间区间和监控方式自定义


  2. 大屏切换:虚拟化、区域切换

    ZStack Cloud大屏支持根据不同的虚拟化和区域显示,通过右上角下拉框进行选择切换虚拟化或区域,分别展示不同的大屏监控。

    图 4所示:

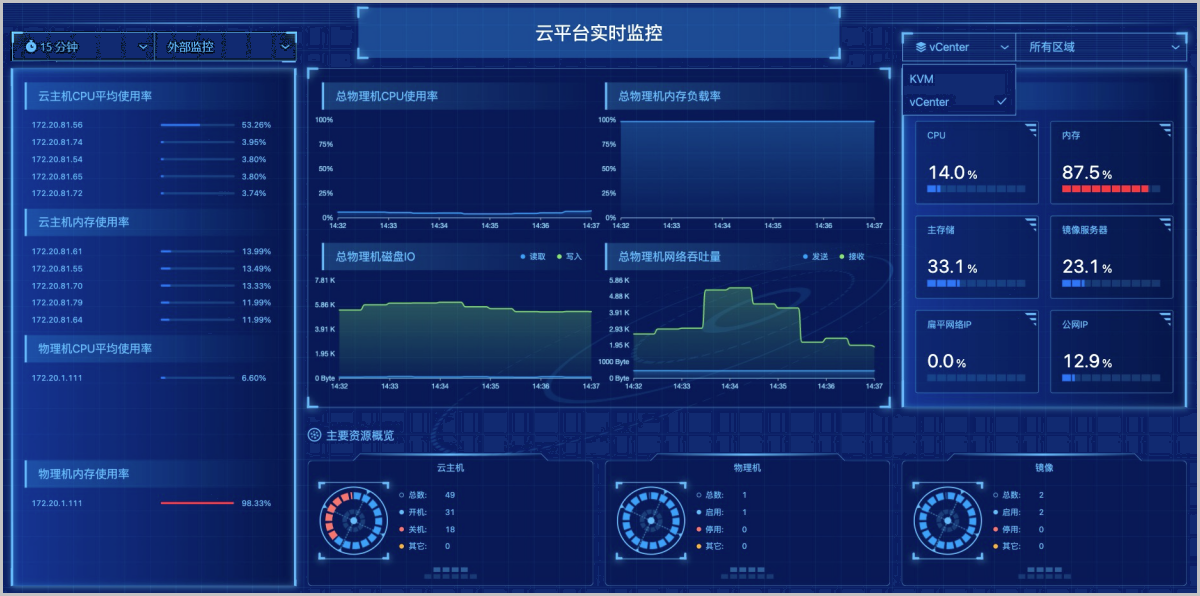

    图 4. 大屏切换


    • 支持切换KVM或vCenter虚拟化。
    • 支持切换所有区域或某个区域。
    • KVM大屏监控与vCenter大屏监控区别如下:
      • vCenter大屏监控资源总览中不包括集群信息展示。
      • vCenter大屏监控用量统计中不包括IPv6类型网络展示。
  3. 负载 Top5:云主机CPU负载Top5、云主机内存负载Top5、物理机CPU负载Top5、物理机内存负载Top5

    对所选虚拟化和区域内正常工作的云主机/物理机的CPU、内存资源使用情况进行统计分析,以云主机CPU负载、云主机内存负载、物理机CPU负载、物理机内存负载为指标,分别挑选出各指标下负载压力最高的前五台机器,进行实时展示监控。实时显示的百分比排行榜结合进度条的蓝、黄、红三色提示,可直观告知用户当前哪些机器资源告急。

    图 5所示:

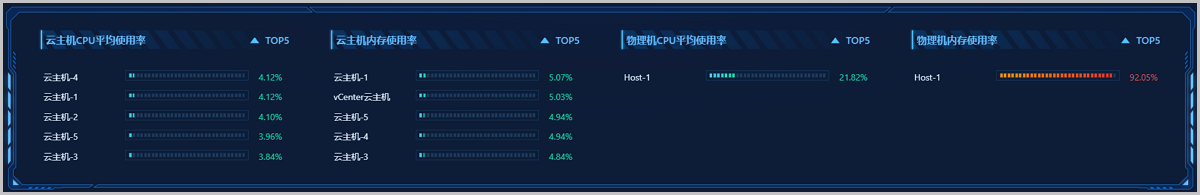

    图 5. 负载 Top5


  4. 物理机负载统计:总物理机CPU使用率、总物理机内存负载率、总物理机磁盘IO、总物理机网络吞吐量

    通过对所选虚拟化、区域中数据中心的全部物理机的CPU、内存、磁盘、网络资源使用情况进行统计分析,以全部物理机的总CPU负载压力、总内存负载压力、总磁盘IO性能、以及总网络吞吐性能为指标,分别进行实时展示监控。实时显示的动态曲线图结合不同监控项目的颜色区分,可直观告知用户当前全部物理机的整体资源使用状态以及性能状态。

    图 6所示:
    图 6. 负载统计


  5. 用量统计:CPU、内存、主存储、镜像服务器、私网IP、公网IP、GPU(vCenter大屏不包括GPU信息)、vGPU(vCenter大屏不包括vGPU信息)的实时资源用量统计

    通过对所选虚拟化、区域中数据中心的相关物理资源使用情况进行统计分析,挑选出CPU、内存、主存储、镜像服务器、私网IP、公网IP、GPU、vGPU等资源,对它们的资源用量分别进行实时展示监控,实时显示的比例结合进度条的蓝、黄、红三色提示可直观告知用户当前资源的使用量。

    图 7所示:
    图 7. 用量统计


    • 其中KVM的私网IP、公网IP分别支持显示IPv4和IPv6资源使用情况,点击图表下方的小箭头进行切换。
    • 若云平台未加载GPU和vGPU,用量统计中不显示GPU和vGPU的比例图表。
    • 不同颜色表示不同的比例范围:[0,60)%-蓝色;[60,80)%-黄色;[80,100]%-红色。
  6. 资源总览:云主机、物理机、镜像、集群(vCenter大屏不包括集群信息)的实时资源总览

    通过对所选虚拟化、区域中数据中心的云主机、物理机、镜像、集群等资源使用情况进行统计分析,对它们的资源总用量分别进行实时展示监控。

    图 8所示:
    图 8. 资源总览



科技款

科技款大屏采用机械设计风格,并加入动态效果,极具科技感。在经典款大屏信息展示(负载Top5、物理机负载统计、用量统计、资源总览)基础上,新增云主机负载统计、系统消息、账户总览和云主机标签云图信息展示,如图 1图 2所示:

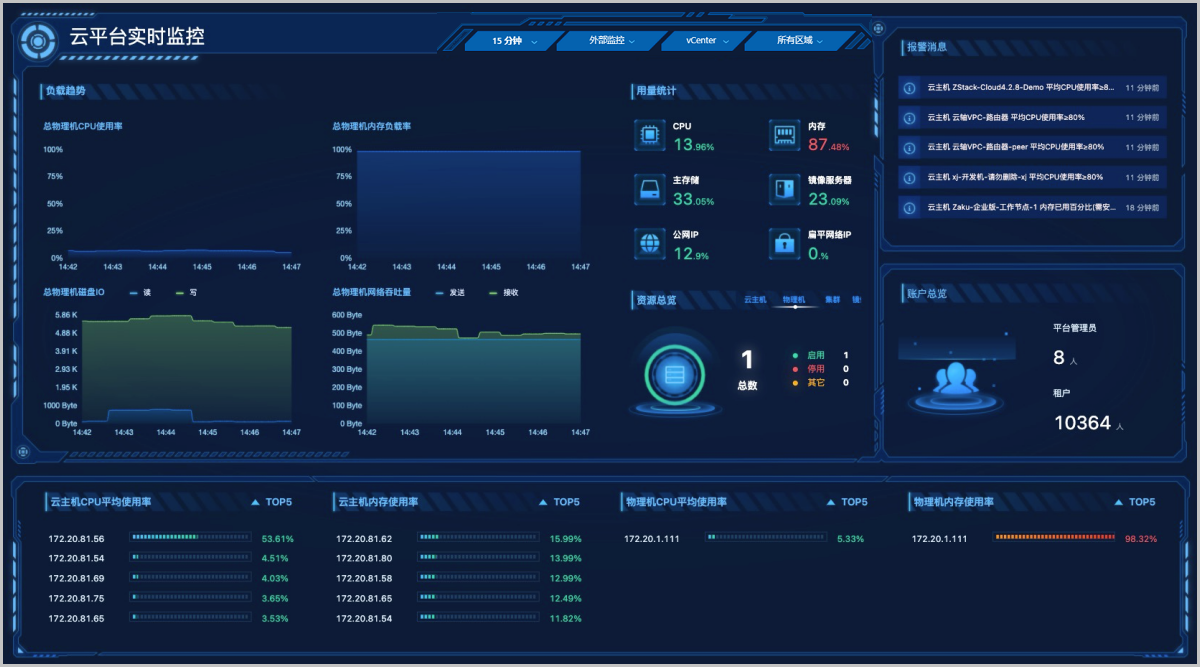

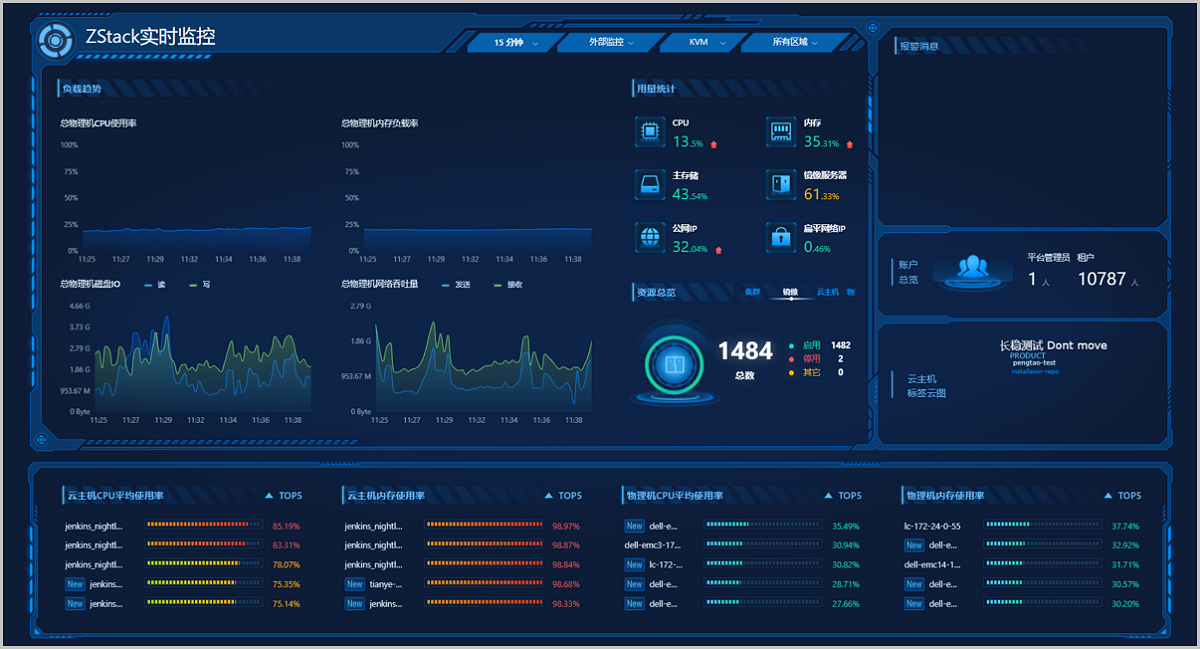

图 1. KVM大屏监控界面


图 2. vCenter大屏监控界面


科技款大屏每隔21秒获取一次数据,主要分为以下几个部分:
  1. 时间区间和监控方式自定义
    • ZStack Cloud大屏支持选择监控区间,用户可选择展示近15分钟、1天、1周、一个月、三个月,或其他自定义时间范围内的监控数据,自定义的时间范围最大不超过365天。
    • ZStack Cloud大屏支持两种监控方式:内部监控和外部监控。用户可在大屏界面灵活切换当前监控方式,也可在ZStack Cloud主菜单点击设置 > 主题外观 > 数据监控方式,设置大屏的默认监控方式。
    图 3所示:
    图 3. 时间区间和监控方式自定义


  2. 大屏切换:虚拟化、区域切换

    ZStack Cloud大屏支持根据不同的虚拟化和区域显示,通过顶部下拉框进行选择切换虚拟化或区域,分别展示不同的大屏监控。

    图 4所示:
    图 4. 大屏切换


    • 支持切换KVM或vCenter虚拟化。
    • 支持切换所有区域或某个区域。
    • KVM大屏监控与vCenter大屏监控区别如下:
      • vCenter大屏监控中不包括云主机标签云图。
      • vCenter大屏监控用量统计中不包括IPv6类型网络展示。
  3. 负载趋势:总物理机的CPU负载、内存负载、磁盘IO、网络吞吐量

    通过对所选虚拟化、区域中数据中心的全部物理的CPU、内存、磁盘、网络资源使用情况进行统计分析,以全部物理机的总CPU负载压力、总内存负载压力、总磁盘IO性能、以及总网络吞吐性能为指标,分别进行实时展示监控。

    实时显示的动态曲线图结合不同监控项目的颜色区分,可直观告知用户当前全部物理机的整体资源使用状态以及性能状态。

    图 5所示:

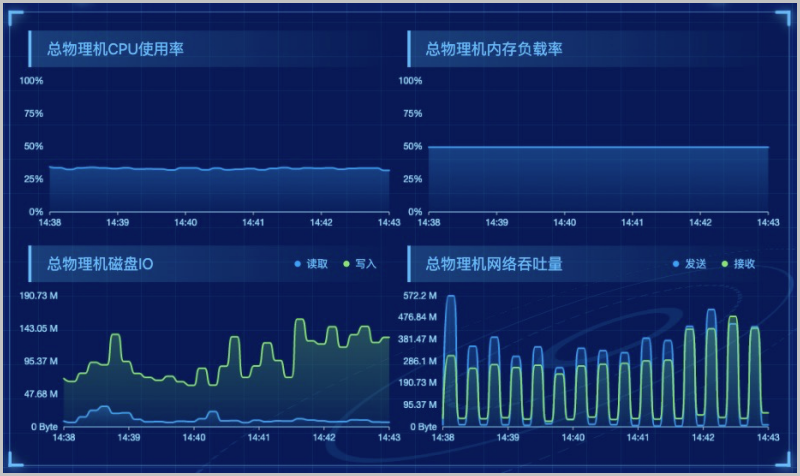

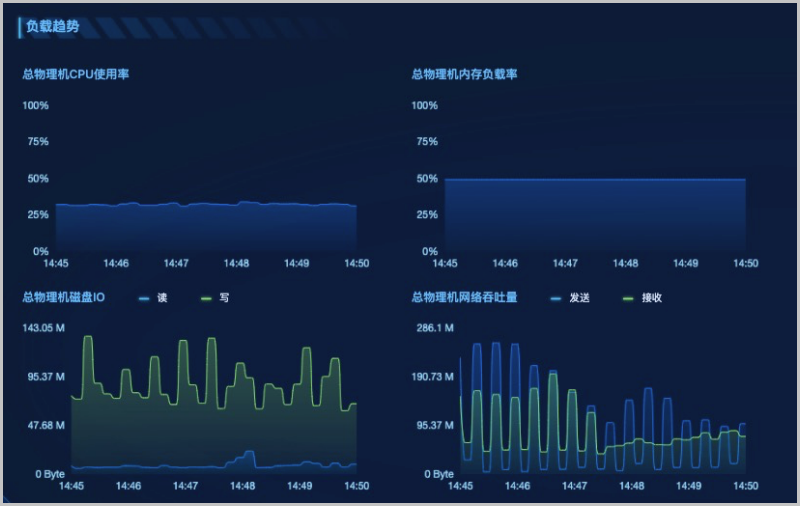

    图 5. 负载趋势


    负载趋势支持动态切换,每隔15秒对总物理机的负载统计图动态切换一次,也可手动点击切换。

  4. 用量统计:CPU、内存、主存储、镜像服务器、私网IP、公网IP、GPU(vCenter大屏不包括GPU信息)、vGPU(vCenter大屏不包括vGPU信息)的实时资源用量统计

    通过对所选虚拟化、区域中数据中心的相关物理资源使用情况进行统计分析,挑选出CPU、内存、主存储、镜像服务器、私网IP、公网IP、GPU、vGPU等资源,对它们的资源用量分别进行实时展示监控,实时显示的比例结合进度条的蓝、黄、红三色提示可直观告知用户当前资源的使用量。

    图 6所示:

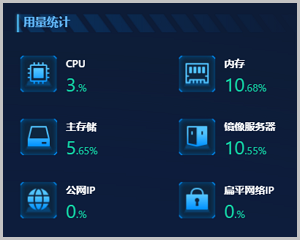

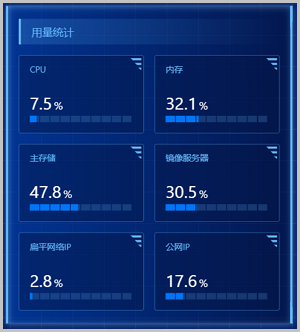

    图 6. 用量统计


    • 用量统计信息每隔21秒推送一次,每次推送后可通过右下角的红色箭头或蓝色箭头,分别标识用量增减情况。
    • 私网IP和公网IP支持切换IPv4、IPv6两种网络地址类型,默认15秒自动切换一次,支持手动点击切换。若仅存在一种网络地址类型,默认显示现有网络类型的用量统计信息,不支持自动切换。
    • 若云平台未加载GPU和vGPU,用量统计中不显示GPU和vGPU的比例图表。
    • 不同颜色表示不同的范围:[0,60)%-蓝色;[60,80)%-黄色;[80,100]%-红色。
  5. 资源总览:云主机、物理机、镜像、集群的实时资源总览

    通过对所选虚拟化、区域中数据中心的云主机、物理机、镜像、集群的资源使用情况进行统计分析,对它们的资源总用量分别进行实时展示监控。

    图 7所示:

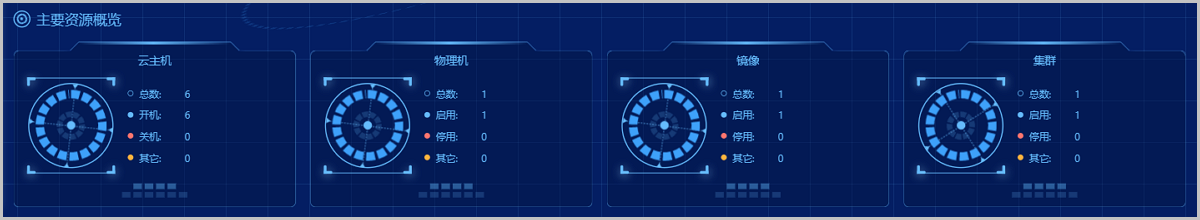

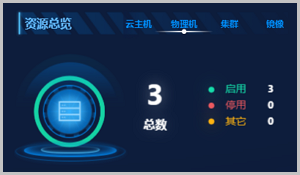

    图 7. 资源总览


    负载统计支持动态切换,每隔15秒动态切换一次,也可手动点击切换。

  6. 报警消息:

    通过对ZStack Cloud云平台中设置的报警消息收集,实时推送最新5条报警消息展示到大屏系统消息界面,可直观告知用户云平台当前存在哪些安全隐患。

    图 8所示:

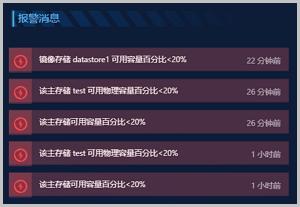

    图 8. 报警消息


    • 系统消息展示云平台中KVM和vCenter的最新5条报警消息,不区分虚拟化和区域。
    • 系统消息支持不同的标识:红色图标表示报警消息;蓝色图标表示报警恢复消息。
  7. 账户总览:人员分布数量统计

    通过对ZStack Cloud云平台中账户体系或租户管理(需要添加租户管理模块License)中的人员数量进行统计并实时展示。

    图 9所示:

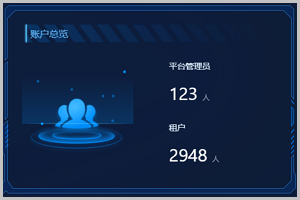

    图 9. 账户总览


    • 未添加租户管理License时,账户总览展示ZStack Cloud账户体系中的账户(包括Admin账户)和用户人数。
    • 添加租户管理License时,账户总览展示ZStack Cloud租户管理中的平台管理员和用户人数。
    • 支持整个云平台的账户总览,切换虚拟化或区域不影响统计结果。
  8. 云主机标签云图:KVM云主机标签云图(vCenter大屏监控不支持此项)

    通过对所选虚拟化、区域中KVM云主机标签以及KVM云主机绑定标签的数量进行统计,绘制不同颜色、不同大小的标签云图。云主机绑该标签的数量越多,云主机标签云图中该标签的名字显示越大、颜色越亮,可直观告知用户哪些云主机标签更受青睐。

    图 10所示:

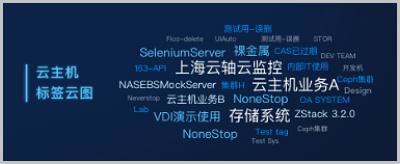

    图 10. 云主机标签云图


  9. 负载Top5:云主机CPU负载Top5、云主机内存负载Top5、物理机CPU负载Top5、物理机内存负载Top5

    对所选虚拟化和区域内正常工作的云主机/物理机的CPU、内存资源使用情况进行统计分析,以云主机CPU负载、云主机内存负载、物理机CPU负载、物理机内存负载为指标,分别挑选出各指标下负载压力最高的前五台机器,进行实时展示监控。

    图 11所示:

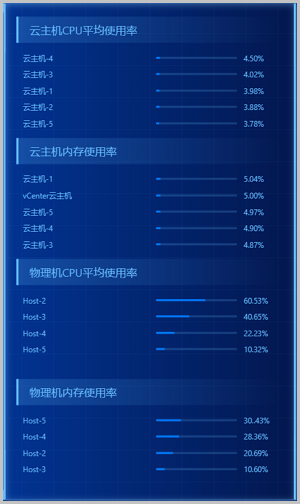

    图 11. 负载Top5


    • 负载Top5相关信息每隔21秒获取一次,支持进榜提示功能,每次获取Top5信息后,新进榜单的资源左侧提示new图标,持续5秒。
    • 实时显示的百分比排行榜结合进度条的蓝、黄、红三色提示,可直观告知用户当前哪些机器资源告急。不同颜色表示不同的范围:[0,60)%-蓝色;[60,80)%-黄色;[80,100]%-红色。
