模板封装

Windows Server 2003 R2操作系统仅支持使用Windows方式进行模板封装,基本流程如下:
  1. 添加镜像。
  2. 安装操作系统。
  3. 安装GuestTools及其他软件。
  4. 系统预处理。
  5. 创建系统模板。

以下详细介绍Windows Server 2003 R2操作系统模板封装完整流程。


添加镜像

将Windows Server 2003 R2镜像添加到ZStack Cloud镜像列表,为安装操作系统使用。

ZStack Cloud主菜单,点击资源中心 > 云资源池 > 计算配置 > 镜像,进入镜像界面,点击添加镜像按钮,弹出添加镜像界面。

可参考以下示例输入相应内容:
  • 名称:设置镜像名称。命名规则:长度限制1~128字符,输入内容只能包含中文汉字、英文字母、数字、空格和以下7种英文字符 - _ . ( ) : + 且不支持以空格开头或结尾
  • 简介:可选项,可留空不填
  • 镜像类型:选择系统镜像
  • 镜像格式:选择iso镜像格式
  • CPU架构:设置镜像的CPU架构,云主机在创建时将继承镜像的CPU架构,此处选择x86_64
  • 平台:选择平台类型Windows
  • 操作系统:选择Windows
  • Virtio:打开
  • 镜像服务器:选择已创建的镜像服务器
  • 镜像路径:选择并填写添加镜像的URL路径或本地文件路径
    • URL:采用指定的URL路径来添加镜像,支持以下格式:
      • HTTP/HTTPS格式:
        • 填写格式为:http://host[:port]/path/filehttps://host[:port]/path/file
      • FTP格式:
        • 匿名模式:ftp://hostname[:port]/path/file
        • 非匿名模式:ftp://user:password@hostname[:port]/path/file
      • SFTP格式:
        • 指定密码模式:sftp://user:password@hostname[:port]/path/file
        • 免密模式:sftp://user@hostname[:port]/path/file
      • 镜像服务器上的绝对路径,支持ImageStore镜像服务器

        例如:file:///path/file

      说明:
      • 输入URL时,需确保可被镜像服务器访问,且存在此镜像文件。
      • 使用SFTP免密模式上传镜像时,需提前确保镜像服务器与SFTP服务器可互相SSH免密登录。
      • 关于平滑连续进度条显示和断点续传:
        • ImageStore和Ceph镜像服务器均支持平滑连续进度条显示与断点续传。
      • 关于file:///方式上传镜像:
        • 若使用Ceph镜像服务器,目前暂不支持file:///格式的输入。
        • file:///是三个/,对应的路径应为镜像服务器的绝对路径。例如file:///opt/dvd/image-1.4.qcow2,在镜像服务器的/opt/dvd目录下应存放有image-1.4.qcow2文件。
    • 本地文件:选择当前浏览器可访问的镜像直接上传,支持ImageStore和Ceph镜像服务器
      说明: 添加本地文件作为镜像,采用了本地浏览器作为中转上传镜像,请勿刷新或关闭当前浏览器,也不可停止管理节点服务,否则会添加失败。
  • BIOS模式:选择Legacy

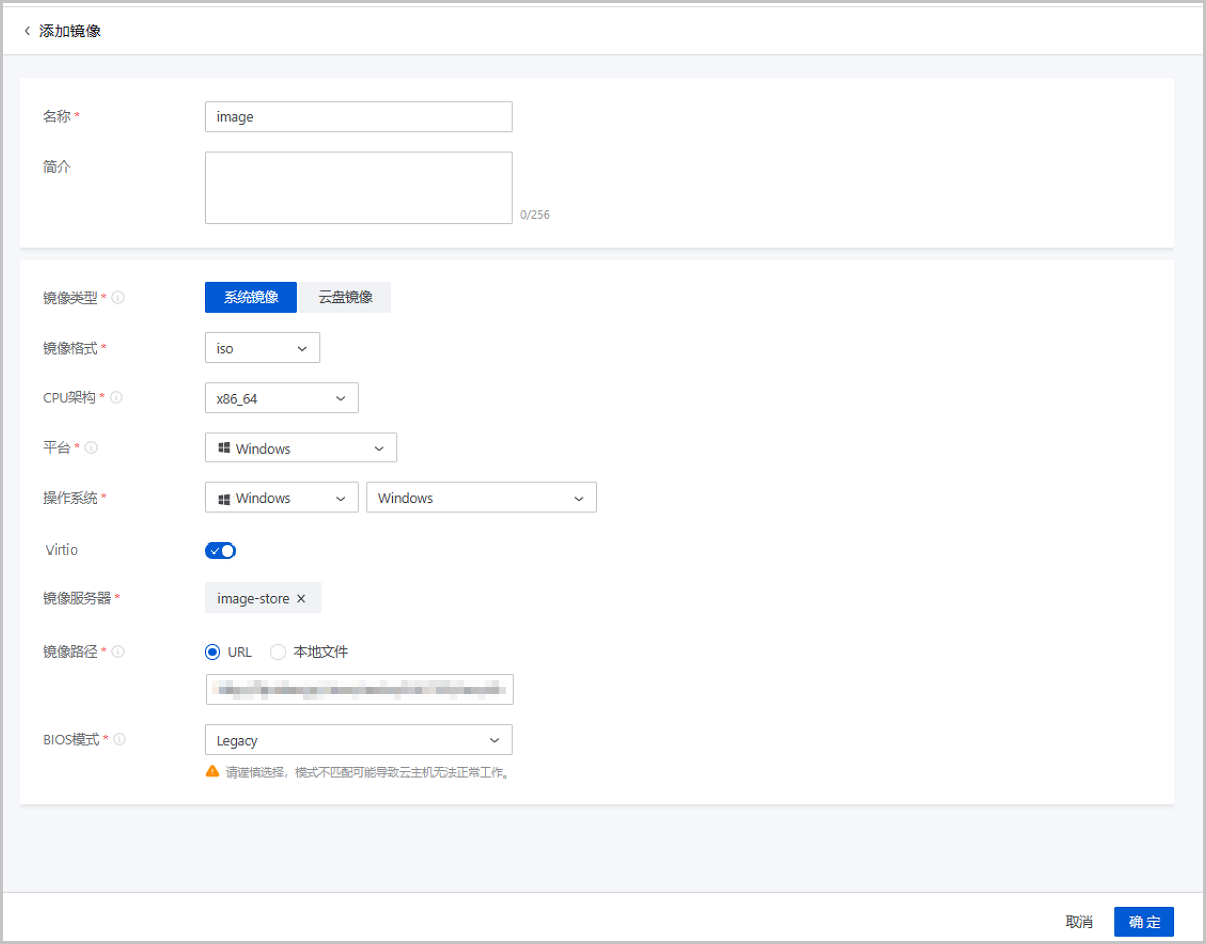

图 1所示:
图 1. 添加Windows镜像


同上,添加Windows Server 2003 R2 CD2镜像。


安装操作系统

使用添加的Windows Server 2003 R2镜像创建云主机并安装操作系统。

创建云主机

ZStack Cloud主菜单,点击资源中心 > 云资源池 > 虚拟资源 > 云主机,进入云主机界面,点击创建云主机,在弹出的创建云主机页面中。

可参考以下示例输入相应内容:
  1. 基础配置。
    可参考以下示例输入相应内容:
    • 名称:设置云主机名称
    • 简介:可选项,可设置云主机简介
    • 数量:设置云主机数量,支持批量创建云主机
    • 标签:可选项,可为云主机绑定一个或多个标签
    • 分组:可选项,为云主机选择分组。如不选择,云主机将归属至默认分组。
    • 设置云主机规格有以下两种方式:
      • 基础规格:选择云平台已有规格创建云主机
        • 计算规格:选择云平台已有计算规格
        • 镜像:选择已添加的Windows Server 2003 R2 CD1镜像
        • 数据云盘:可选项,可为云主机创建并加载数据云盘
          • 数据云盘规格:选择云平台已有数据云盘规格
          • VirtioSCSI:可选项,可为云主机创建VirtioSCSI类型的数据云盘
      • 自定义规格:自定义规格创建云主机
        • CPU:设置云主机CPU核数
        • 内存:设置云主机内存
        • 镜像:选择云平台已有镜像
        • 数据云盘:可选项,可为云主机创建并加载数据云盘
          • 数据云盘容量:设置数据云盘容量
          • VirtioSCSI:可选项,可为云主机创建VirtioSCSI类型的数据云盘
  2. 资源配置。
    可参考以下示例输入相应内容:
    • 网络配置:选择创建云主机使用的三层网络及相关配置,需配置以下参数:
      • 网络:选择创建云主机使用的三层网络,包括:私有网络、公有网络、VPC网络
      • 设为默认网络:若同时添加多个网络配置,可指定默认网络
      • 启用SR-IOV:可选项,选择是否启用SR-IOV功能
      • 指定IP:可选项,可自定义配置云主机IP地址
      • MAC地址:可选项,可自定义配置云主机MAC地址
      • 安全组:可选项,可为云主机配置安全组
    • 集群:可选项,指定启动云主机的物理机所在的集群
    • 存储分配策略:可选项,选择存储分配策略
    • 物理机:选择指定的物理机来启动云主机。如果已经选择了集群,只能选择该集群所在的物理机
    • 虚拟光驱:为云主机创建更多虚拟光驱
    • GPU:通过指定规格或指定设备方式为云主机加载GPU设备(物理GPU、vGPU)
    • CPU绑定:创建云主机时,设置云主机的虚拟CPU(vCPU)与物理机的物理CPU(pCPU)严格关联,可给云主机分配特定的pCPU,提高云主机性能
  3. 系统配置。
    可参考以下示例输入相应内容:
    • SSH登录方式:可选项,可设置云主机SSH登录方式
    • 主机名:可选项,可设置云主机的主机名
    • UserData:可选项,支持上传用户自定义的参数或脚本,对主机做一些定制化配置或完成特定任务
    • 控制台密码:可选项,可设置云主机控制台密码
    • 控制台模式:可选项,可设置云主机控制台登录模式
  4. 确认信息。

    查看将要创建的云主机,支持跳转修改。

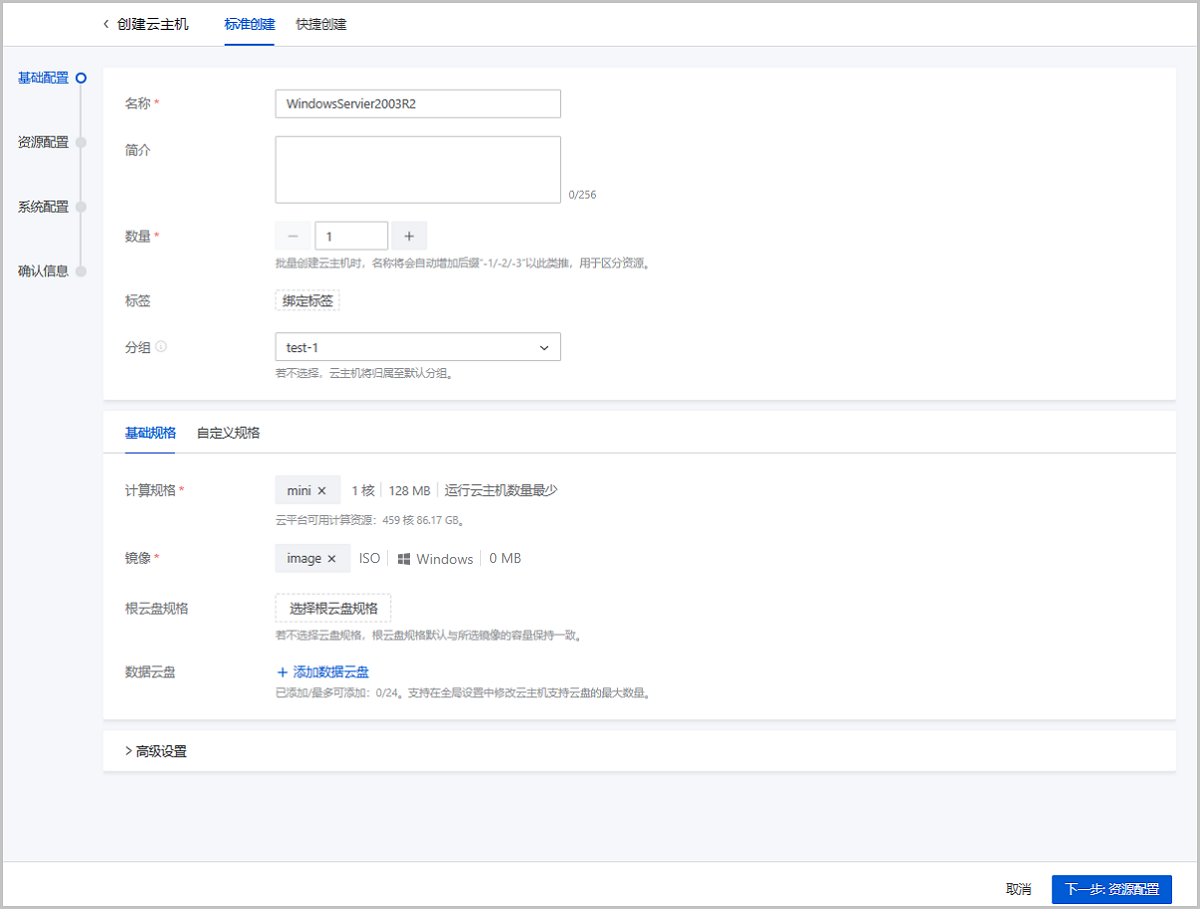

图 1所示:
图 1. 创建云主机


安装操作系统

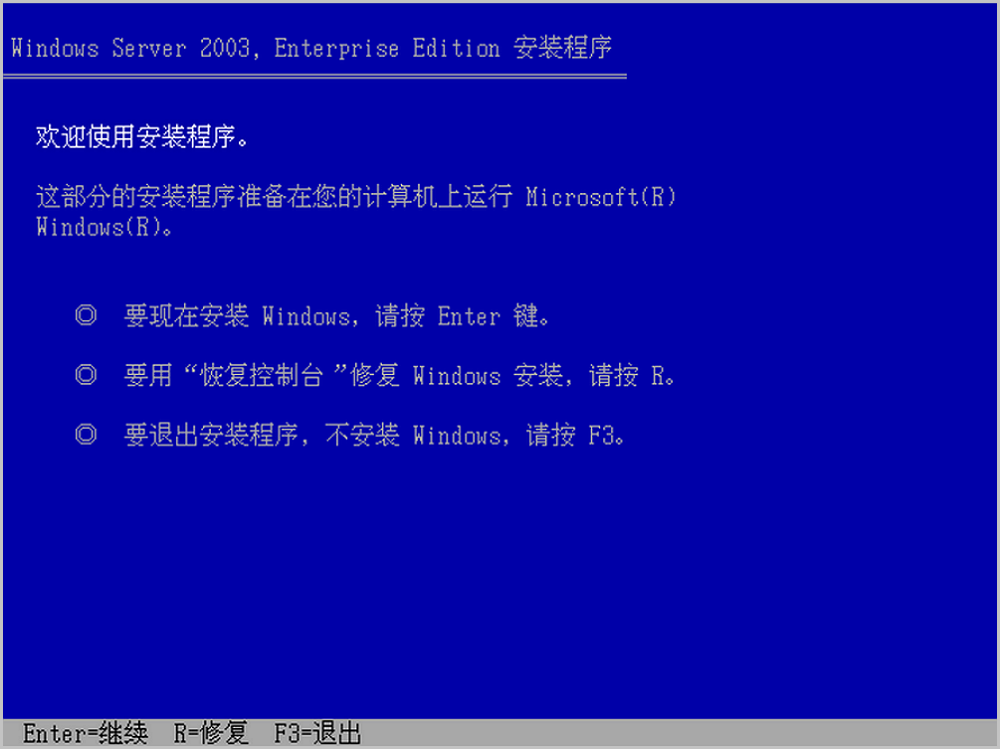

  1. Windows Server CD 1

    进入控制台后,请参考常规Windows Server 2003 R2操作系统安装步骤进行配置,安装系统过程将自动重启系统,可能导致控制台中断,重新进入即可。

    图 2所示:
    图 2. 安装操作系统


  2. 安装Windows Server CD 2

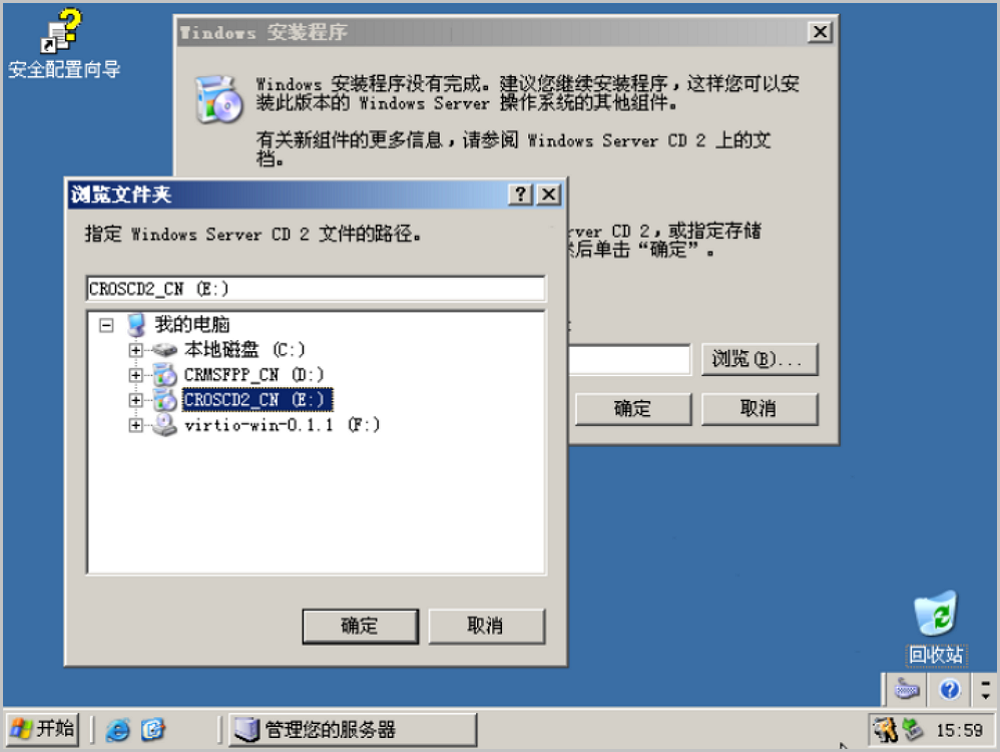

    登录系统后将提示安装Windows Server CD 2,点击浏览按钮,选择Windows Server CD 2文件的位置,点击确定按钮,根据向导提示完成操作系统安装。

    图 3所示:
    图 3. 安装Windows Server CD 2



安装GuestTools及其他软件

GuestTools是ZStack Cloud为Windows云主机提供的性能优化工具,其中包含以下工具/驱动:
类别 名称 作用
Virtio驱动 SCSI控制器驱动 Virtio类型的存储控制器驱动,能够有效提高虚拟化环境中云主机的磁盘性能。
PCI简易通讯控制器驱动 安装PCI简易通讯控制器驱动后,Windows云主机能够与底层KVM虚拟化通信。
PCI设备驱动 安装并开启内存监控后Windows将支持气球内存伸缩功能。
以太网控制器驱动 Virtio类型的以太网控制器驱动,能够有效提高虚拟化环境中云主机的网络性能。
常用工具 QGA (QEMU Guest Agent)

实现宿主机与云主机进行交互的应用程序,此交互方式不依赖网络,大大增强云主机的性能与功能。

检测云主机内GuestTools及Virtio驱动状态。

安装后云主机默认支持在线修改密码功能。

Cloudbase-Init 安装Cloudbase-Init的云主机支持导入User Data等定制化功能。
agent内部监控

安装agent后可以查看云主机内部监控数据。

安装GuestTools

  1. 安装GuestTools ISO

    操作系统安装完成后,进入云主机详情页,点击安装性能优化工具,挂载GuestTools ISO到云主机。

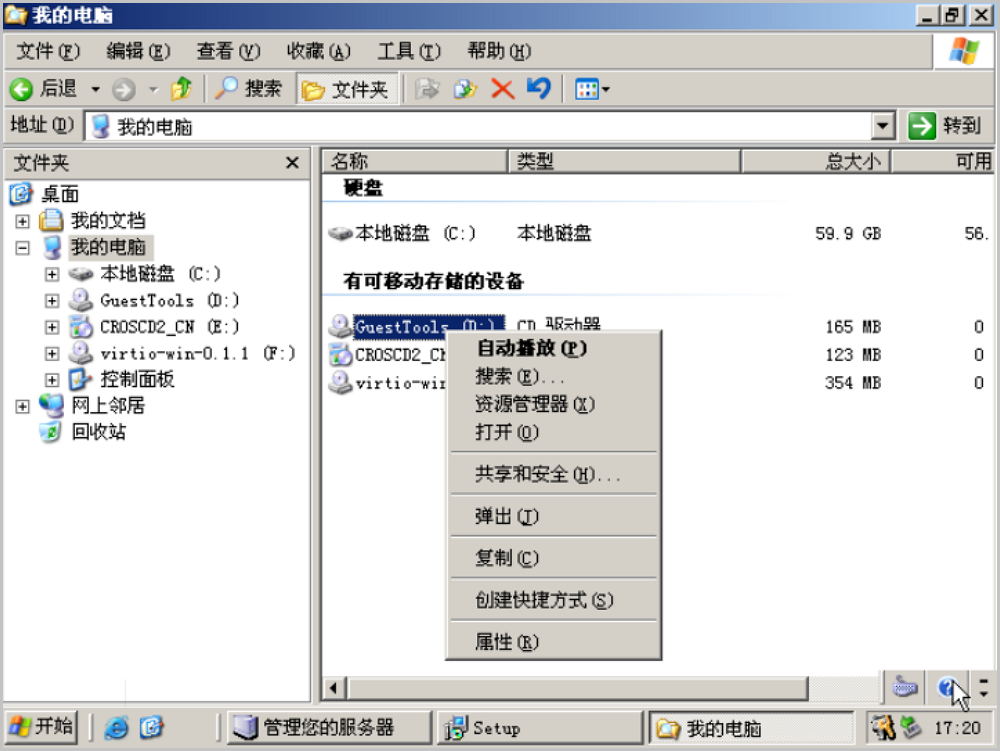

  2. 加载GuestTools镜像

    进入云主机控制台界面,点击界面顶部GuestTools安装提示中的立即安装按钮,系统将自动加载GuestTools镜像到虚拟光驱,可前往我的电脑界面查看。

    图 1所示:
    图 1. 加载GuestTools镜像

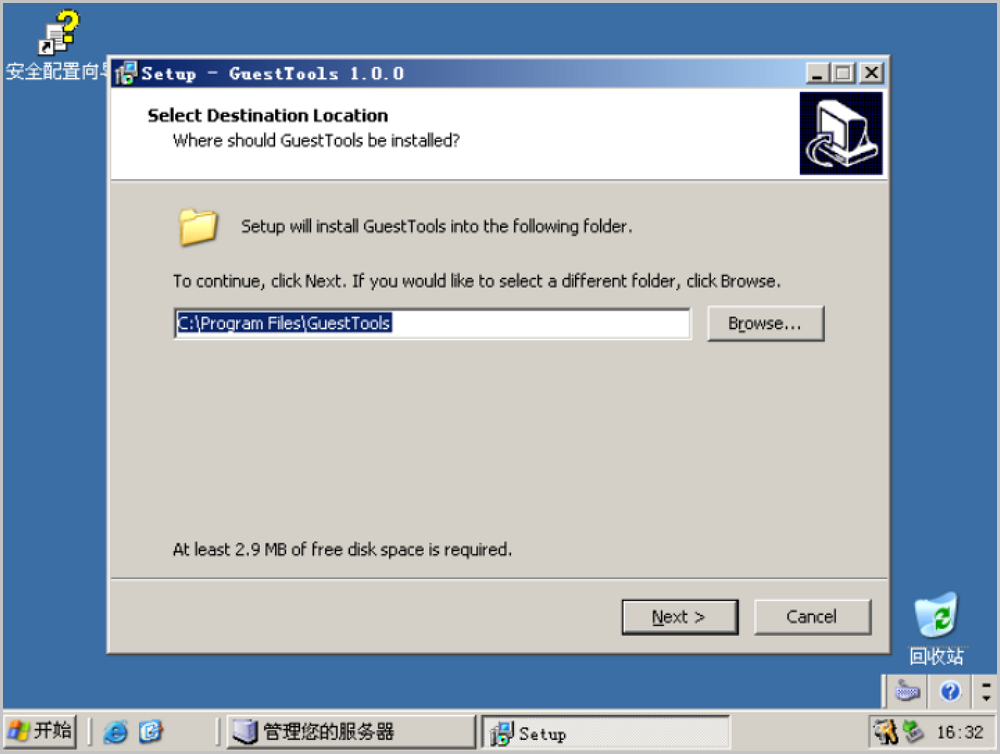

  3. 安装GuestTools及Virtio驱动

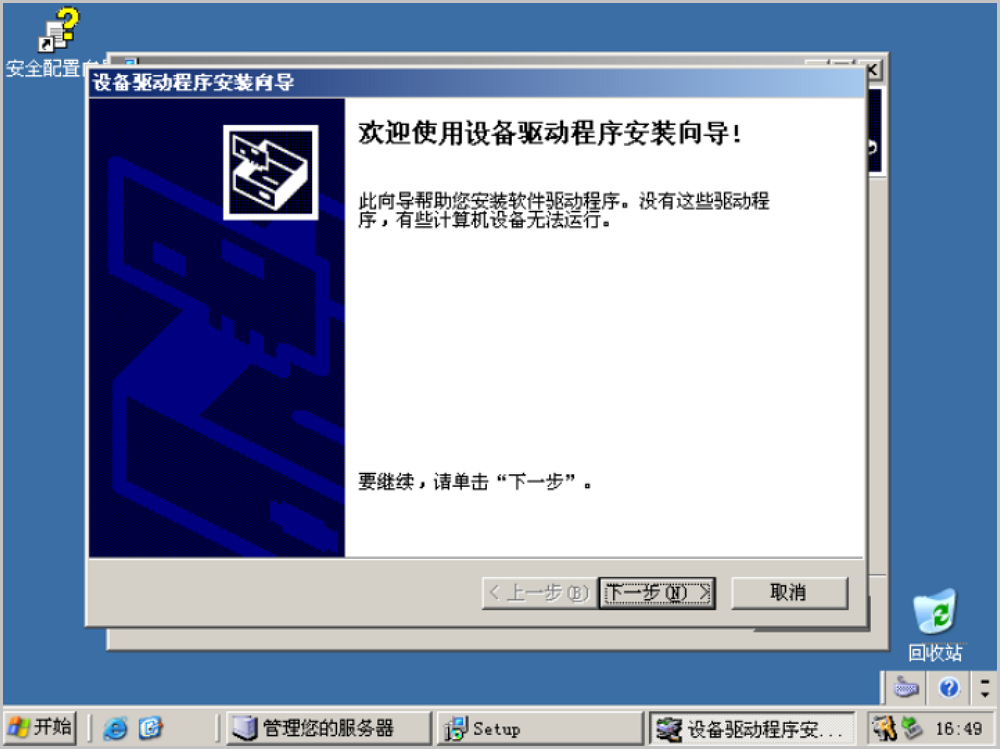

    右键选择自动播放或双击运行GuestTools安装程序,根据弹出的安装向导提示,依次安装安装GuestTools、常用工具和Virtio驱动。

    图 2所示:
    图 2. 安装GuestTools相关

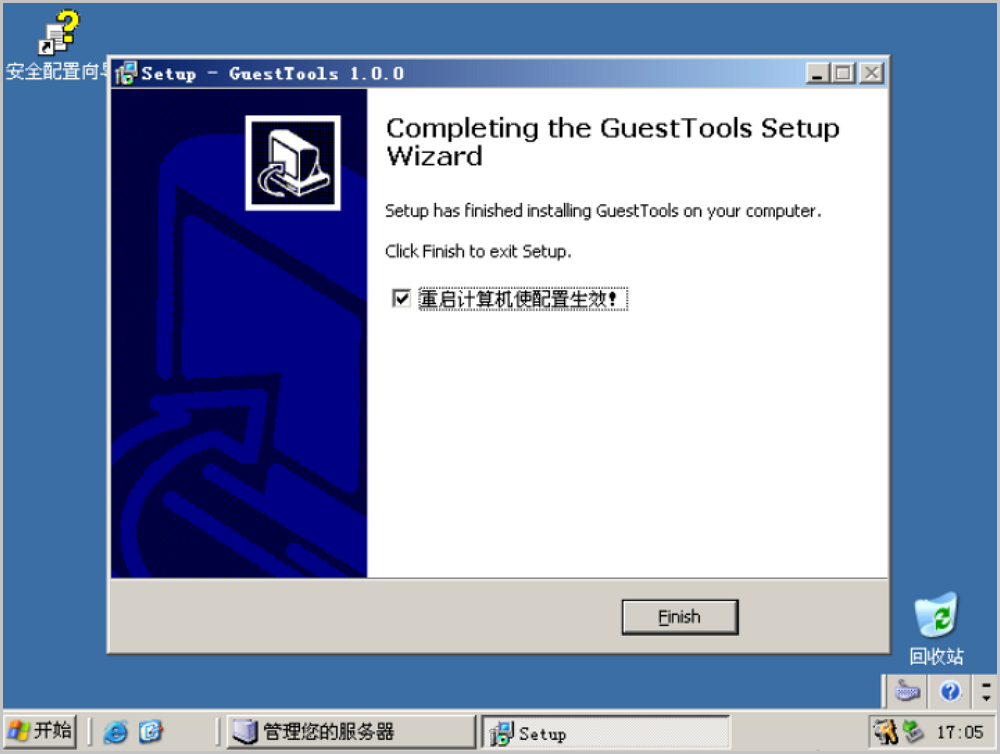

  4. 确认完成并重启计算机

    GuestTools相关软件安装完成后,在弹出的完成框中点击Finish按钮,确认完成并重启计算机使配置生效。

    图 3所示:
    图 3. 完成并重启计算机


    系统重启后,将自动修改云主机的平台为:Windows Virtio,并打开QGA开关。

  5. 安装以太网控制器驱动
    系统重启后,因Windows系统兼容性问题,可能出现Virtio网卡驱动安装失败的情况,请参考以下步骤进行手动安装网卡驱动:
    1. 进入Windows Server 2003 R2操作系统,打开设备管理器,在网络适配器中,双击以太网控制器,在弹出的网卡驱动详情点击重新安装驱动程序,进入安装向导页面。

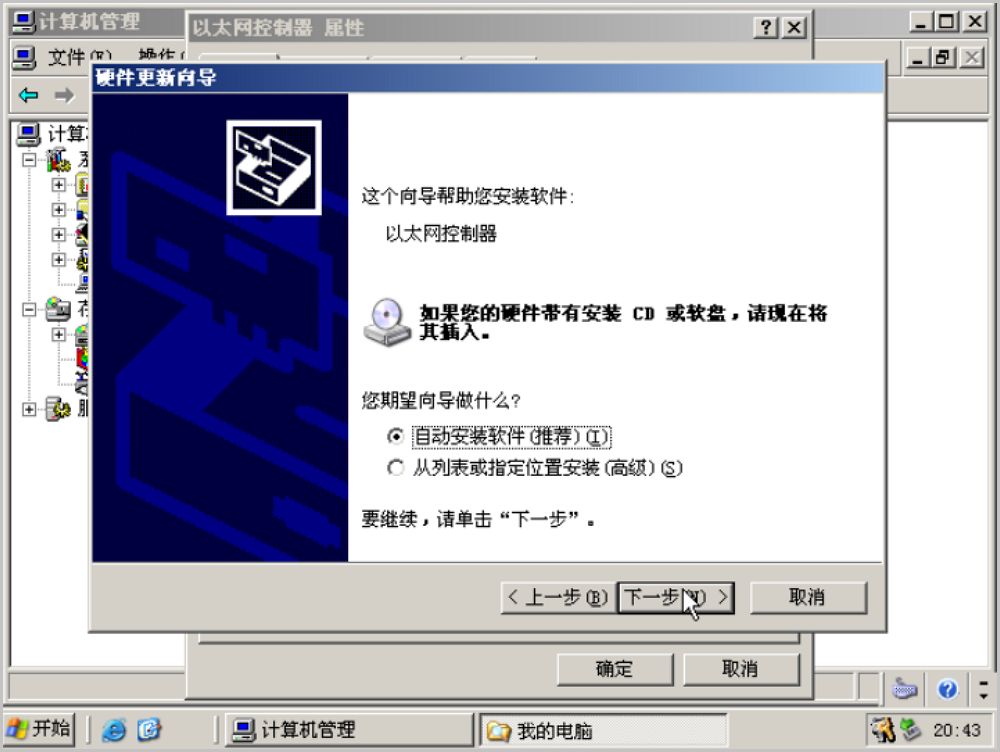

    2. 依次选择是,仅依次 > 下一步 > 自动安装软件(推荐) > 下一步按钮,自动安装异常网卡驱动,如图 4所示:
      图 4. 安装以太网控制器驱动

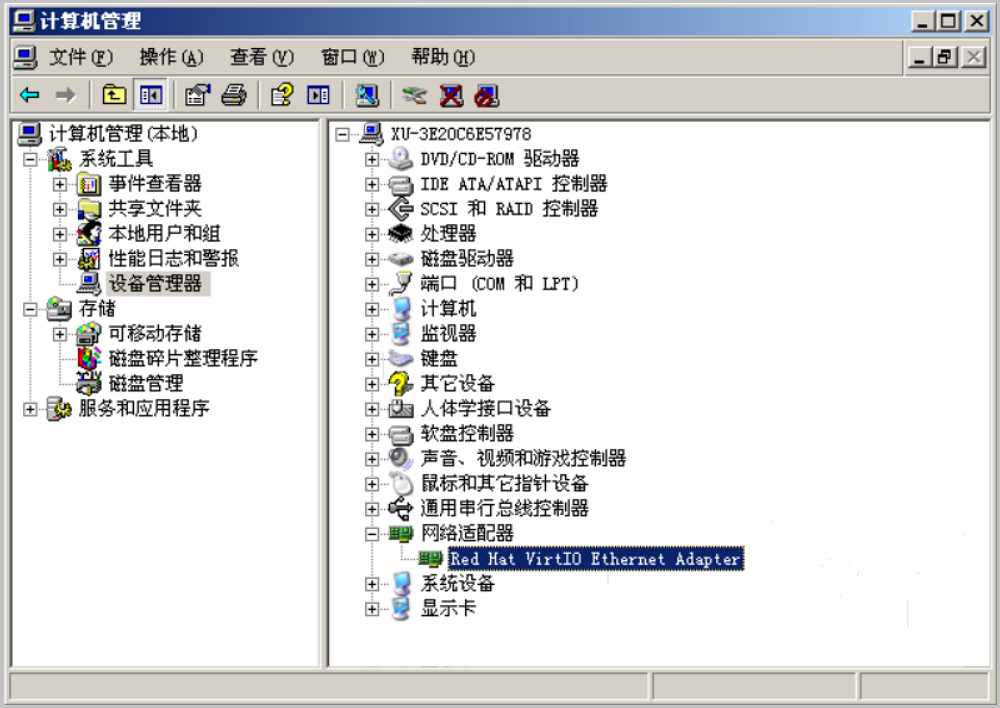

    3. 在弹出的安装向导页面,点击下一步 > 仍然继续 > 完成按钮,完成网卡驱动安装,如图 5所示:
      图 5. 以太网控制器驱动安装完成


安装其他软件(可选)

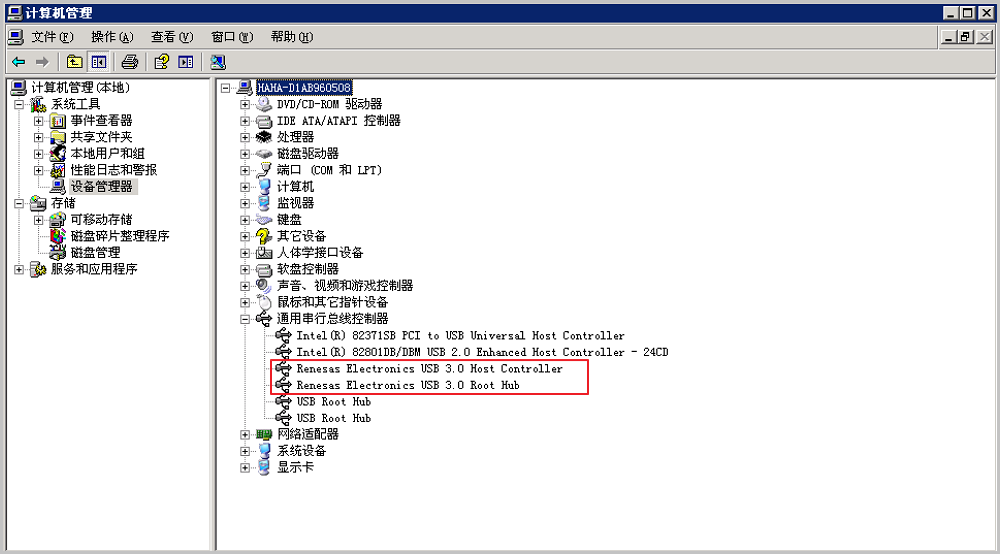

除GuestTools中包含的工具/驱动外,用户可按需安装其他软件,例如:Windows Server 2003 R2操作系统仅自带USB2.0驱动,用户可按需安装USB3.0驱动,安装后USB3.0支持USB透传功能。

获取对应版本USB3.0驱动双击文件即可安装。参考路径(64位):http://cdn.zstack.io/tools/renesas_usb30_21390.exe

图 6所示:
图 6. 安装USB3.0驱动
